UL94 V0 灌封胶怎么选？

先说一个很多人搞错的地方：V0 和 HB 不是同一个测试里的两个等级，是两套完全不同的测试。

HB 是水平燃烧，试样平放，测的是"火沿着材料爬多快"，上限 40 mm/min（3～13 mm 厚）或 75 mm/min（小于 3 mm 厚）。它只测速度，不测自熄。

V0 是垂直燃烧，试样竖着挂，底下 300 mm 处放一层棉花，用 20 mm 标定火焰烧两次、每次 10 秒，测的是"移开火之后多久自己灭、会不会滴落引燃棉花"。

所以"HB 比 V0 低一级"这种说法不准确。竖着烧比平着烧严酷得多，重力会把熔融物往下带，这两个数没法换算。

一、判定标准摊开看

V-2 和 V-1 的时间要求一样，差别只在于允不允许滴落物点燃棉花。V-0 是把单次余焰从 30 秒压到 10 秒，总时间从 250 秒压到 50 秒。

产品要出口或做安规认证，多数场景要求 V-0。信息设备、电源、充电类产品的内部件，安规标准通常点名 V-0。

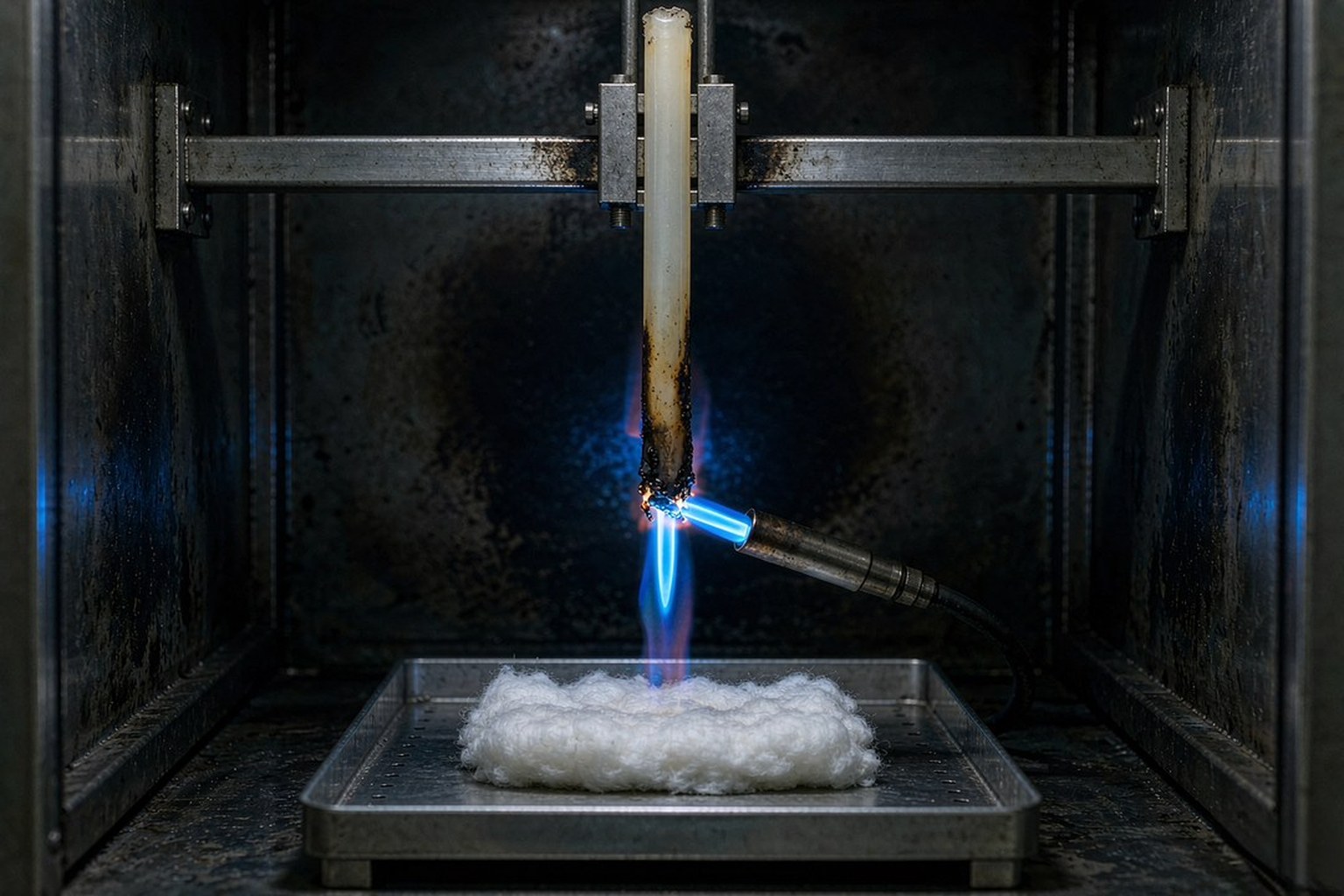

图1：UL94 垂直燃烧测试，试样下方 300 mm 处放置脱脂棉（场景示意，非实拍）

二、问供应商三个问题，答不上来的基本可以排除

第一个，这个 V0 是多少厚度下的？

UL94 的等级必须跟厚度绑定。同一款材料，1.6 mm 能过 V0，做到 0.8 mm 可能就只有 V2 甚至不过。只写"UL94 V0"不写厚度，这个数据是不完整的，安规审核时会被打回来。

第二个，什么颜色？

阻燃剂在树脂里的分散状态和颜色有关。同一配方，本色能过 V0，做成深黑或深蓝不一定能过，因为颜填料会改变燃烧行为。要指定颜色的黄卡记录，不能拿本色的数据套。

第三个，UL 黄卡号是多少？

这是最硬的一条。UL 黄卡（Yellow Card）是 UL 的认可元件目录，上面写明厂商、牌号、各个厚度和颜色对应的等级。有黄卡号，可以去 UL 官网查到；没有黄卡号，TDS 上写十个 V0 也只是自测。

我们遇到过客户拿着某家的"V0 灌封胶"去做认证，安规工程师一要黄卡号就没了，最后整批换料重做。

三、灌封胶靠什么做到 V0

三条技术路线，各有代价：

溴系阻燃。气相抑制，效率最高，加少量就见效。缺点是燃烧时释放腐蚀性气体，欧盟 RoHS 对部分溴系有限制，很多客户明确要求无卤。

磷系阻燃。凝聚相成炭，无卤，是现在的主流方向。我们的 HJ-100（六苯氧环三磷腈，磷含量 13.4%，熔点 110℃）就是这一类，用在 PP 改性里，配氢氧化镁 15% 添加量能把氧指数从 23.5% 提到 33.5%。

无机填料。氢氧化铝、氢氧化镁，靠吸热分解和稀释，便宜、无卤。缺点是要加到很高比例才有效，一加多，粘度上去、流动性下来。

这就引出灌封胶的核心矛盾：阻燃、流动性、导热、机械强度，这四个指标互相拉扯。

填料加多了，V0 稳了，但粘度从几百 mPa·s 涨到几千，细间隙灌不进去，气泡也排不出来。所以选型不能只看阻燃等级，得把这四项放一起算。

四、我们的两个 V0 型号怎么分工

两只都是 V0，区别在耐温和工艺。004HD 的热变形温度过 120℃，能上 SMT 回流焊，混合粘度还更低（750～1000 mPa·s），适合灌细间隙的功率模块。004 是通用型，成本更友好。

配比别搞混：004 是 100:20～25，004HD 是 5:1，差得很远。

五、三个选型时的实际考虑

灌封层厚度。阻燃测试是对规定厚度的试样做的，你的实际胶层如果比试样薄很多，表现可能不同。薄层要特别确认。

和元件的相互作用。灌封胶包着线圈、骨架、绝缘纸，整机的阻燃表现不等于胶的阻燃表现。安规测的是整机，这点要跟认证机构确认测试方案。

长期老化后的阻燃性。有些体系在高温老化后阻燃剂会迁移或析出，V0 保持不住。要求高的场合，要让供应商提供老化后的复测数据。

V0 和 HB 是两套测试：HB 水平测燃烧速度（40/75 mm/min），V0 垂直测自熄时间（单次≤10 s、总≤50 s）。

等级必须带厚度和颜色，只写"UL94 V0"不完整。

最硬的验证是 UL 黄卡号，能上 UL 官网查。

文中阻燃等级依据 UL94 标准测试方法，实际等级以具体厚度、颜色的 UL 黄卡记录为准。SST-004、SST-004HD 的粘度、热变形、击穿强度为产品技术资料实验室典型值，仅对送检样品负责，实际以你的打样验证为准。文中配图为场景示意，非实拍。

问：UL94 V0 和 HB 哪个等级高？答：不是同一个测试，没法排高低。HB 是水平燃烧测速度，V0 是垂直燃烧测自熄。竖着烧更严酷，通常 V0 的要求比 HB 高得多，但两者数据不能互换。

问：供应商说他的胶是 V0，怎么验证？答：要 UL 黄卡号。黄卡上写明厂商、牌号、各厚度和颜色对应的等级，可以上 UL 官网查。只有 TDS 写 V0 没有黄卡号的，属于自测数据。

问：为什么同款胶 1.6 mm 是 V0，0.8 mm 就不是？答：薄了散热快但也更容易烧穿，燃烧行为会变。UL94 等级必须跟厚度绑定，选型时要看你实际胶层厚度对应的等级。

问：无卤阻燃是不是一定比溴系差？答：不一定。磷系和无机填料体系现在能做到 V0，代价通常是添加量更高、粘度更大、机械性能下降。选型要在阻燃、流动性和强度之间取平衡。

问：灌封胶做到 V0 会牺牲什么？答：主要是流动性和机械性能。阻燃填料加得多，混合粘度上升，细间隙灌不进去、气泡难排。所以要按你的间隙宽度和灌封工艺一起选。

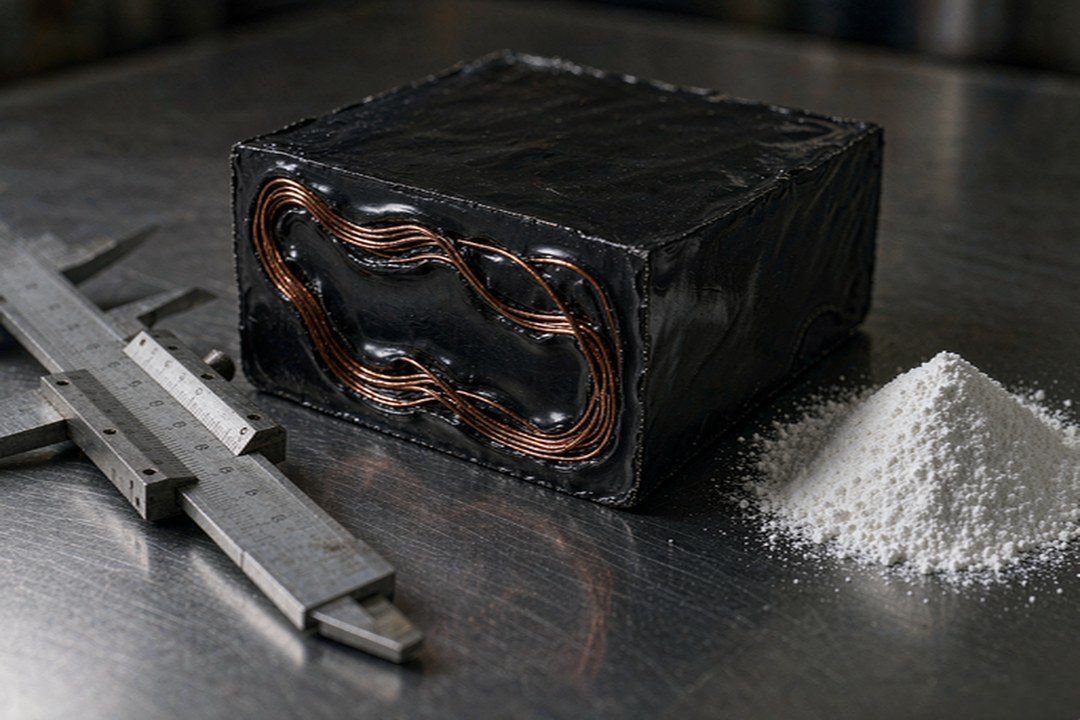

图2：环氧灌封固化块剖面与阻燃填料（场景示意，非实拍）
