金属件粘完自己掉下来，先别换胶。掰开看断口：胶整片留在一边、另一边光洁发亮，就是界面破坏，属于表面处理问题。这类失效追溯下去，原因只有三样东西——油、氧化皮、水膜。任何一层还在，胶再强也白搭。
一、润湿条件决定粘接下限
环氧胶粘剂的表面张力通常在 40～50 mN/m 区间。液体要在固体表面铺展，固体的表面能需高于液体表面张力，这是润湿的基本条件。低于该数值时，胶液在基材上呈珠状收缩，无法形成连续胶层。
| 基材 | 临界表面张力（mN/m） | 说明 |
|---|---|---|
| 铜（理论值） | 约 1000 | 表面能极高，但氧化迅速 |
| 铝（理论值） | 约 840 | 同上 |
| 铝（未处理实测） | 33～35 | 氧化膜与吸附物降低实际值 |
| 钢（未处理） | 约 29 | 有锈蚀或油污时更低 |
| 镀锌板（已处理） | 约 45 | 处理前后差异约 10 |
| 环氧树脂 | 40～50 | 参照基准 |
| PP / PE | 28～39 | 低于环氧，不能润湿 |
| PTFE | 18～19 | 基本不可粘接 |
二、常规清洁方式为何效果有限
生产现场普遍采用"打磨后擦拭溶剂"的方式处理金属表面，该顺序存在缺陷。金属表面的油污除表层附着外，还大量存在于微观沟壑内。先行打磨会使磨屑与油污被推挤至沟壑更深处，随后用溶剂擦拭仅能去除表层残留。胶粘剂施涂后与油膜结合，而非与金属基体结合，界面强度因而受限。
有效顺序应为：脱脂、机械粗化、再次脱脂。第二次脱脂的作用是清除打磨过程产生的新碎屑以及新暴露的油污。
三、表面处理五步流程
- 脱脂。碱性清洗剂加热至 40～60℃ 使用，浸泡或喷淋 3～5 分钟。油污较重的工件先用溶剂预洗。避免使用含硅油成分的清洗剂，硅油本身具有脱模作用。

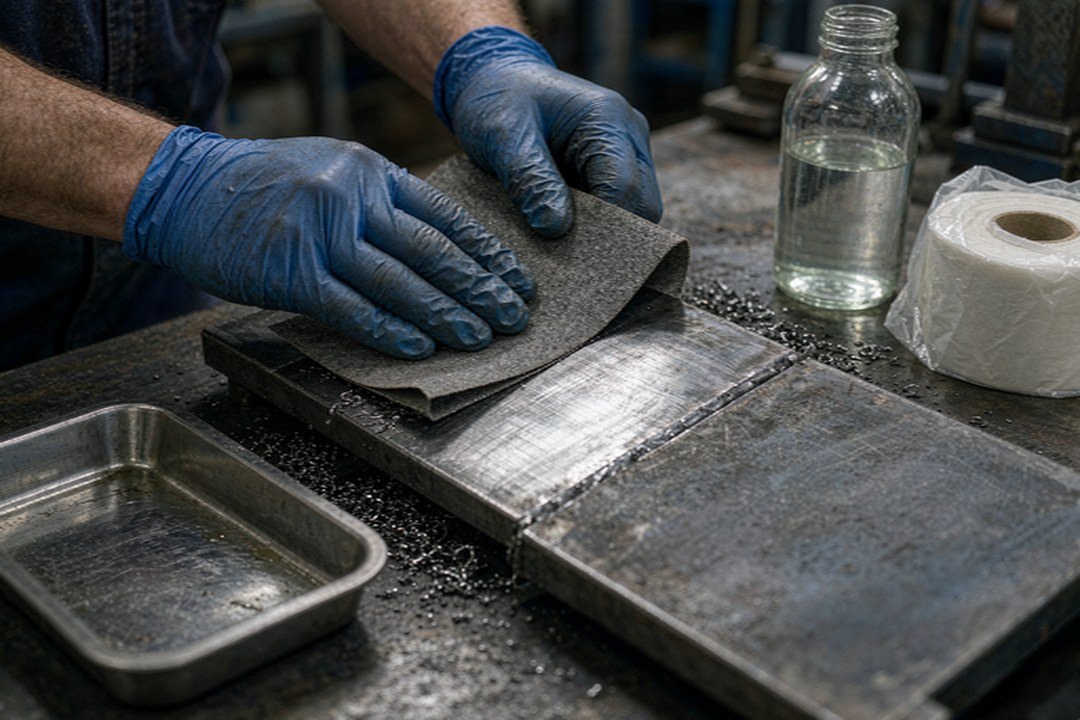

- 机械粗化。手工处理采用 P120 后 P240 砂纸交叉打磨；机械处理采用喷砂至 Sa2.5；亦可采用等离子活化。目的在于暴露新鲜金属表面，粗糙度过高反而造成缺胶与夹气。
- 二次脱脂。使用异丙醇或无水乙醇擦洗，擦拭布单次使用后更换。
- 干燥。压缩空气吹除碎屑，60℃ 烘干 10 分钟或充分自然晾干。表面存在可见水膜时不宜施胶。
- 限时施胶。金属新鲜表面在空气中会重新氧化，表面能随时间下降。铝及铝合金建议 4 小时内完成施胶，铜及铜合金建议 1 小时内，超过时限应重新处理。配比按材料说明执行，如 SST-2162 与 SST-2460 均为 A:B=2:1（重量）。
四、不同基材的处理难度
| 基材 | 主要难点 | 处理要点 |
|---|---|---|
| 碳钢、铸铁 | 锈蚀与油污 | 除锈至 Sa2.5 并脱脂 |
| 铝及铝合金 | 自然氧化膜疏松、与基体结合力弱 | 高要求场合采用铬化、磷化或阳极氧化 |
| 不锈钢 | 钝化膜致密、化学惰性强 | 必须机械粗化破坏钝化膜 |
| 铜及黄铜 | 氧化速度快 | 处理后 1 小时内施胶 |
| 镀锌件、锌合金 | 锌层本身难粘接 | 打磨至基材或使用专用底涂 |
| 压铸铝 | 表层残留脱模剂 | 彻底清除脱模剂后轻磨 |
| PP、PE | 表面能低于环氧胶 | 常规环氧体系不适用，需更换胶种 |
压铸铝件的失效具有代表性。工件未经处理直接施胶，短期内表观良好，振动工况下易整体脱落。剖检可见胶层附着于脱模剂薄层之上，该薄层与金属基体分离。
五、失效形态与原因对应
| 断口形态 | 判断 | 调整方向 |
|---|---|---|
| 胶层整片附着于一侧，另一侧光洁 | 界面破坏，表面处理不足 | 复核脱脂与施胶时限 |
| 两侧均有胶层，中心区域空缺 | 缺胶或固化收缩 | 调整涂胶量与夹具压力 |
| 边缘起翘并向内扩展 | 剥离应力偏大 | 胶层厚度控制至 0.1～0.2 mm，或改用增韧体系 |
| 初期正常，数月后失效 | 水汽渗透或老化 | 评估使用环境与耐候体系 |
| 短时即脱落，胶层未固化 | 配比或混合异常 | 核查配比精度、混合均匀性与环境温度 |
界面破坏情形下更换胶粘剂型号通常无效。若断口两侧均附着胶层且破坏面粗糙，说明破坏发生在胶层内部，此时选用更高强度等级的产品才有意义，例如由 SST-2162 换用 SST-2460。强度如何按载荷倒推合格值，见结构胶剪切强度判定方法。
六、三项现场验证方法

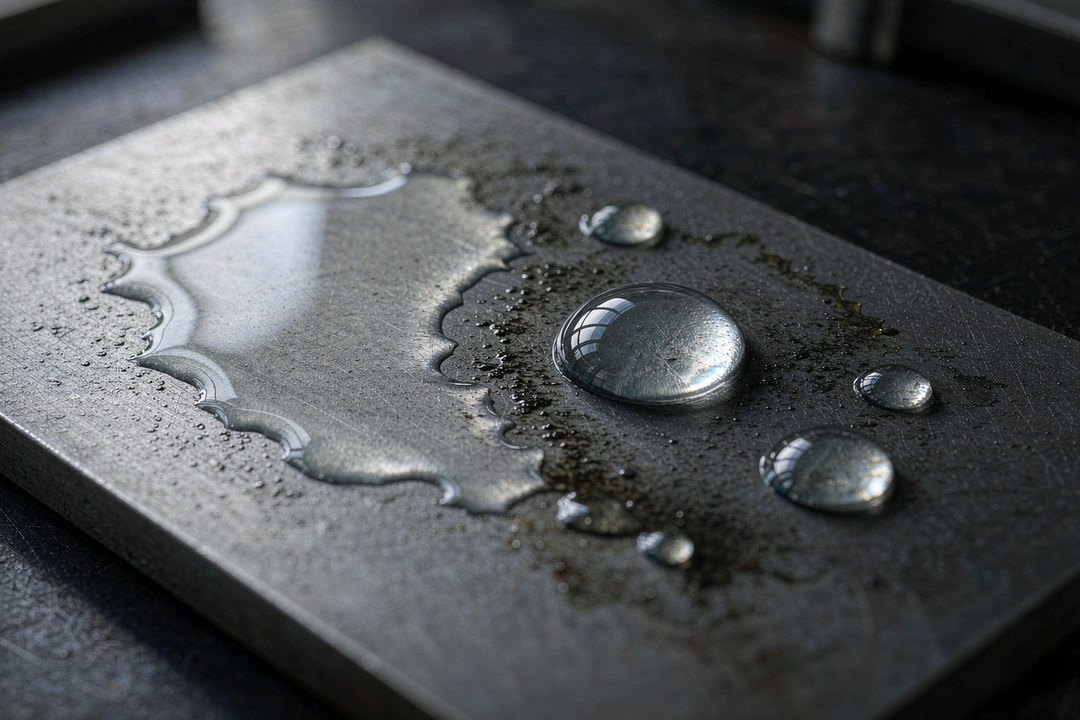

滴水法。在处理后的表面滴加蒸馏水，水膜连续铺展表明表面清洁，水珠收缩表明存在低表面能残留。该方法对脱模剂残留判断较为灵敏，30 秒可出结果。
百格法。按 GB/T 9286 划格并粘贴胶带撕离，观察脱落格数，适用于涂层件与批量抽检。
对照试片。使用同一批次胶粘剂制备两组试样，一组按五步流程处理，另一组仅做溶剂擦拭，24 小时后进行力学对比。差值即可反映表面处理工序的实际贡献，建议对每个新件号建立基线数据。
七、常用型号与表面处理的匹配
| 型号 | 类型 | 剪切强度（钢-钢，25℃） | 耐温 | 适用场景 |
|---|---|---|---|---|
| SST-2162 | 双组份结构胶 | 15～25 MPa | -40～150℃ | 常规钢铝结构件粘接 |
| SST-2460 | 触变型结构胶 | 20～35 MPa | -40～150℃ | 立面施工、需抗垂流 |
| SST-7543-11 | 耐高温结构胶 | 30℃ 约 17 MPa | -40～180℃ | 长期高温工况 |
| SST-9630 | 户外耐候胶 | 15～20 MPa | -10～90℃ | 户外见光、抗黄变 |
以上型号均要求表面处理到位。界面强度不足时，选用更高强度等级不会改善结果。
常见问题
Q：环氧胶粘接金属后为什么会脱落？
A：多数属于界面破坏，原因不在胶粘剂。金属表面通常覆盖加工油、疏松氧化膜与吸附水膜，任一层存在都会阻断胶液与基体的接触。判断方法是观察断口：胶层整片附着于一侧、另一侧光洁发亮的，即为界面破坏。
Q：为什么打磨后还要再脱脂一次？
A：打磨会把沟壑内的油污和磨屑推挤到表层，第二次脱脂用于清除这部分新产生的污染物。跳过该步骤，前序处理效果会明显下降。
Q：金属表面处理后能放置多久再施胶？
A：新鲜金属表面会重新氧化，表面能随时间下降。铝及铝合金建议 4 小时内施胶，铜及铜合金建议 1 小时内，钢件不宜跨班。超过时限应重新处理。
Q：不锈钢为什么比碳钢难粘？
A：不锈钢表面存在致密钝化膜，化学惰性强，溶剂擦拭无法去除，必须通过机械粗化破坏该膜层才能获得有效界面。
Q：压铸铝件脱落的常见原因是什么？
A：表层残留的脱模剂。压铸件表面致密、脱模剂易被压入表层，胶层实际粘附在脱模剂上，该薄层与金属基体分离时即表现为整片脱落。处理方式是彻底清除脱模剂后轻磨。
Q：粘接失效后应该换更高强度的胶吗？
A：需先判断失效形态。界面破坏情形更换型号通常无效；断口两侧均附着胶层且破坏面粗糙的内聚破坏，才说明材料强度不足，此时选用更高强度等级才有意义。
