变压器灌封胶怎么选？4 步判定与开裂排查方法

变压器灌封选胶，其实就四步：算温度、看粘度能不能流进绕组、对固化条件能不能配产线、确认要不要过回流焊。四步走完，型号基本就定了。剩下的是价格、包装、交货期。

反过来，现场最常见的失误是先问价。同一批变压器，用错胶之后开裂率能到 5%，返修一片的成本是胶水钱的几十倍。

第一步：把温度算清楚，别拿峰值当长期

参数表上的"耐温 150℃"多半是瞬时峰值。选型要看的是长期工作温度：绕组温升加上环境温度，再加 10~20℃ 余量。

举个具体的：一台工控电源，环境 45℃，绕组温升实测 55℃，加起来 100℃。这种工况用热变形温度 >90℃ 的 SST-004 就不够，得上耐温更高的档。

顺带说一句：长期耐温和短期耐温是两件事。器件在 120℃ 跑 8 小时，和在 150℃ 峰值待 3 分钟，对胶的要求完全不同。选型按前者算，别按后者。

第二步：看粘度，胶得先流得进去

这一条最容易被忽略。变压器绕组之间的间隙常常只有 0.2~0.5 mm，灌封料粘度过高，表面灌满了，绕组底部还是空的。

判断方法很土但有效：拿一个报废件剖开看。剖面里有空洞、引脚根部没填实，就是渗透不良。

三个动作能改善：

1. 选低粘度的型号。SST-004HD 的混合粘度是 750~1000 mPa·s，25℃ 下流动性足够走细缝。
2. 元件预热除潮。灌胶前 100~110℃ 烘 2 小时以上，把潮气和吸附空气赶掉，胶才咬得住。
3. 真空灌胶。真空度做到 -0.1 MPa，保压时间够，渗透性会明显好。没真空设备的话，分两次灌、每次静置排气，也能救回大部分。

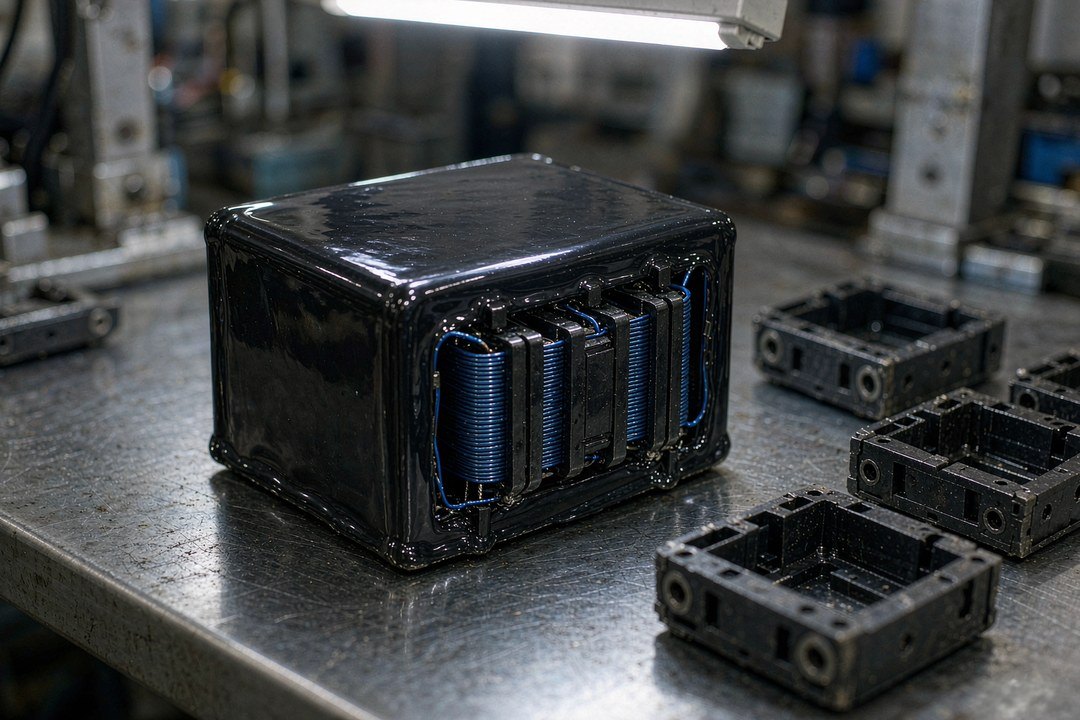

图1：环氧灌封后的电子变压器模块（场景示意，非实拍）

第三步：固化条件要能塞进你的产线

胶的性能再好，固化时间对不上节拍就是白搭。

• SST-004：25℃ 24 小时，或 60℃ 2 小时。
• SST-004HD：25℃ 18~24 小时，或 70℃ 50 分钟；25℃ 下可用时间 30~40 分钟（150 g 料）。

另外两条工艺红线：配比必须用电子秤按重量称，不能按体积估；搅拌容器用圆桶、桶壁光滑，搅的时候刮壁 3~4 次，A 剂用前先搅匀，因为填料沉降是常态。

第四步：要不要过回流焊，这条能一票否决

产品要上 SMT 线过回流焊的，胶必须明确标注支持回流焊。这一条没得商量，普通常温固化胶进炉子，出来就是鼓泡、开裂、整批报废。

SST-004HD 是专门为这个工序做的：热变形温度 >120℃，能过回流焊，同时保持 16~18 kV/mm 的击穿电压和 UL94 V0 阻燃。

已经开裂了，按这个顺序查

先别急着换胶。按形态分，开裂有三类，原因完全不同。

第一类：表面裂纹

胶层表面细密网状裂，多半是长期超温，胶体热老化变脆。查实际工作温度，别查铭牌。

第二类：界面脱开

胶和骨架、漆包线之间出现缝隙。原因通常是固化收缩应力大、表面处理不到位，或者胶和骨架的线膨胀系数差太多。SST-004 的线膨胀系数是 6×10⁻⁵/℃，和大多数骨架材料接近。

第三类：整体炸裂

冷热冲击下内应力超过强度极限。多见于耐温档位选低了一档，加上固化体系偏脆。

排查顺序建议这么走：先测实际温度曲线（不是标称值），再看剖面判断是胶层裂还是界面脱，最后才怀疑胶本身。顺序反了，换几支胶也一样裂。相关的原理分析可参考灌封胶黄变、开裂原因一文。

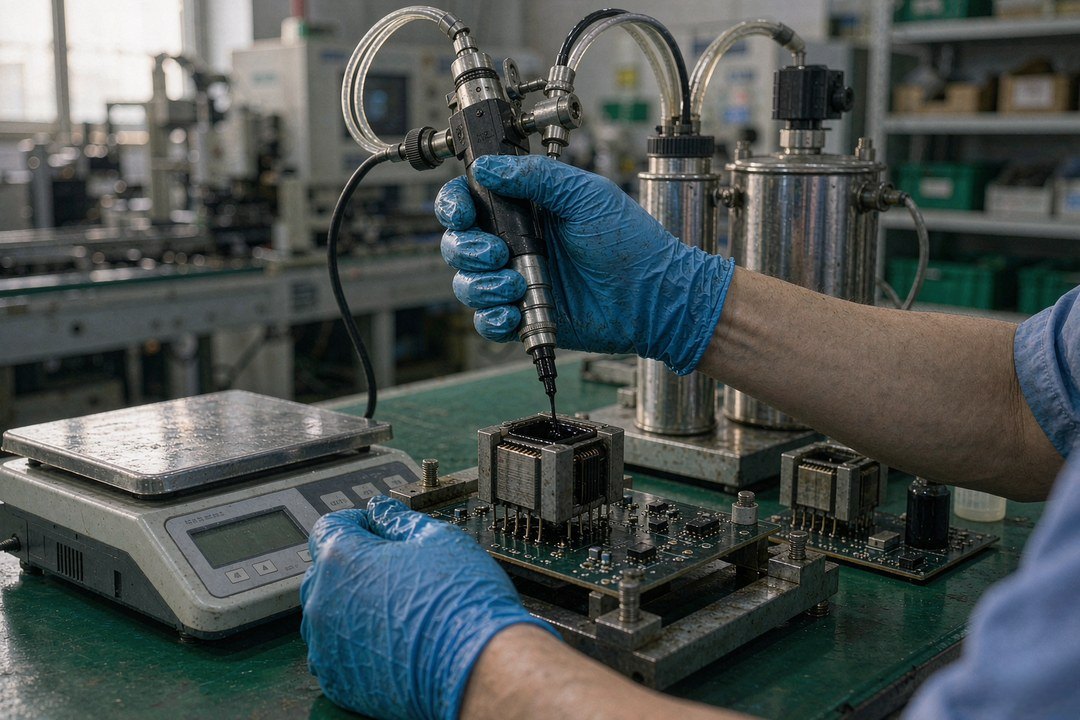

图2：灌封点胶工序，配胶量按半小时用量控制（场景示意，非实拍）

决定换胶，怎么验证才算过关

1. 小样验证：同批骨架、同样固化制度，做高温老化加冷热冲击，看有没有开裂、脱层，电气参数有没有漂。
2. 小批量试产：先上一条线跑一个班次，重点看流平、气泡、脱模和固化程度，别只看外观。
3. 批量切换：前两批留样，记录批号，出现异常能追溯到是哪批胶、哪次工艺变动。

储存也要提一句：这两款料保存期都是 6 个月，存 10~35℃、湿度 70% 以下，密封避光。放久了会分层，用前必须把 A 剂搅匀，不然固化不完全。工艺端的更多细节见灌封胶气泡原因与解决方法。
