先说结论：防水要分四级，等级不同，要求差数量级。防潮、防溅、短时浸水，灌封胶能胜任；长期泡水尤其水下带电，常规环氧不保证，得专门验证。
麻烦在于"防水"这个词太笼统。客户说"我要防水"，可能指梅雨天不起雾，也可能指装在水下两米泡三年。这两种要的完全是两种东西。
一、四个等级，要求完全不同
| 等级 | 典型场景 | 灌封胶能做到吗 | 关键指标 |
|---|---|---|---|
| 防潮 | 高湿车间、户外机柜、南方梅雨 | 能 | 双 85 老化后的绝缘电阻 |
| 防溅 / 淋雨 | 户外设备 IPX4～IPX6 | 能，但要配合结构 | 界面粘接完整性 |
| 短时浸水 | IPX7，1 米 30 分钟 | 有条件能 | 气密性、引线密封 |
| 长期泡水 / 水下带电 | IPX8、水池、地下 | 需要专门方案 | 吸水率、水解稳定性、电化学 |
大部分咨询停在第二级。真正做第三、第四级的，方案设计要重做，不是换个胶能解决的。
二、水不是从胶里进来的
这是最需要纠正的一个认知。环氧固化后是致密的三维交联网络，水分子很难穿透胶体本身。
水汽的实际路径是三条：
- 胶体和金属/塑料的界面。粘接不良的地方有微通道，水沿界面爬进去
- 引线、端子的根部。金属和胶的界面是天然的薄弱点
- 外壳接缝、灌封口。胶没灌满、有缩孔、有气孔
行业里做气密性检测（氦质谱或压差法），泄漏点基本都出现在引脚和外壳这些异质界面处，不在胶体中间。
所以"灌封胶不防水"这个判断，多半是错的。真实原因通常是界面没处理好、引线没封住，或者灌封工艺有气泡。
三、数据说话：吸水与绝缘衰减
环氧固化物的吸水率通常在 0.2%～0.5% 之间。这个数看着不大，但影响很直接。
未吸水的环氧，体积电阻率在 10¹⁴～10¹⁵ Ω·cm 量级。吸水之后能掉到 10¹² 以下。做双 85（85℃、85% 相对湿度）1000 小时后：
- 普通环氧体系，体积电阻率会降到 10¹¹～10¹² Ω·cm
- 加了疏水填料、低吸水树脂的耐湿热体系，能保持在 10¹³ Ω·cm 以上
判断标准一般看衰减率：双 85 之后绝缘电阻下降不超过 10%，算过关。
我们的灌封系列标称体积电阻率 1.0×10¹⁵ Ω·cm，击穿强度 16～18 kV/mm。这是新固化样品的实验室典型值，不等于双 85 一千小时之后还是这个数。要求严格的场合，一定要看老化后的数据，不要只看初始值。
四、后固化能明显改善
这条经常被省掉，但效果实打实。
室温固化的环氧，交联不完全，残留的未反应基团和离子杂质会迁移，绝缘性能上不去。做过对比：室温初固的体积电阻率约 10¹³，加一道 80℃/2 小时的后固化，能提到 10¹⁴～10¹⁵。
我们的 SST-004 是 25℃/24 小时或 60℃/2 小时；SST-004HD 是 25℃/18～24 小时或 70℃/50 分钟。括号里那组加温条件，不只是为了快，固化度也更完全。
高压、高湿场合，建议直接走加温固化，别图省事常温放着。
五、三个工艺动作，比换胶有用
真空灌封。真空度 −0.1 MPa，元件先预热除潮（100～110℃/2 小时）。气泡是水汽的储藏室，也是局部放电的起点，这一步省不得。

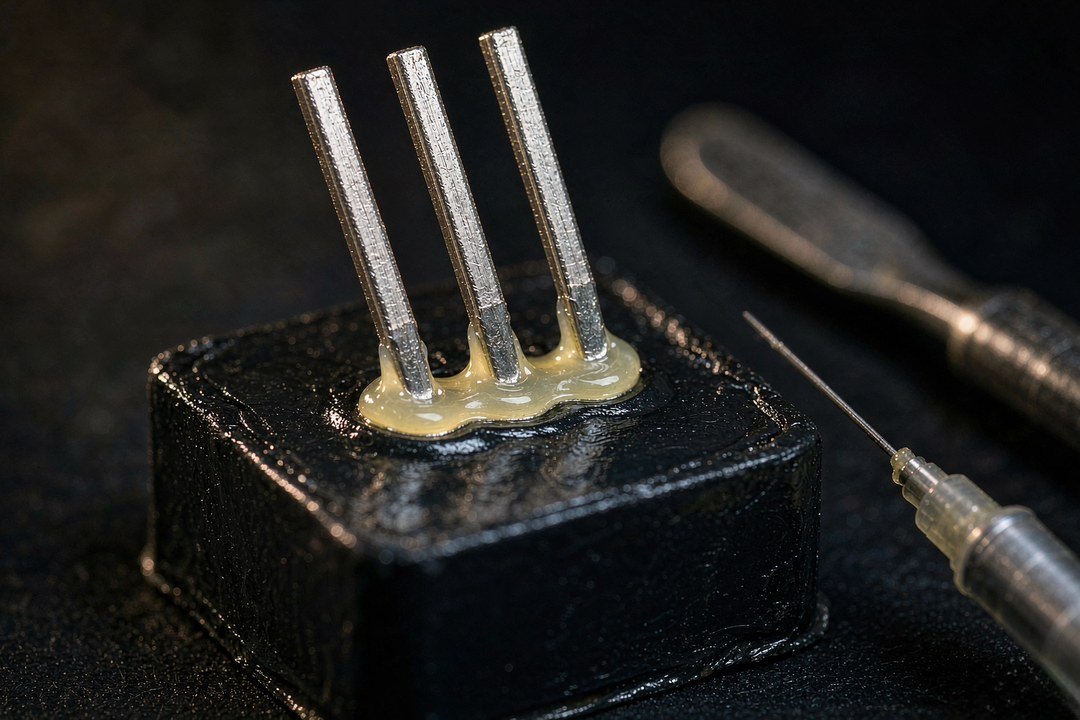

引线根部处理。引线是水汽的主通道。做法有两种：灌封前在根部点一圈密封胶做过渡，或者设计上让引线穿过一段足够长的胶层（爬电距离）。单靠灌封胶包住引线，长期可靠性不够。
控制固化收缩。纯环氧固化收缩率 2%～5%，收缩会在界面产生应力，界面一松，水就进去了。大体积件要选低收缩体系，或者做分段灌注减少单次体积。
六、怎么验证到底防不防水
别看 TDS，看这四项：
- 双 85 老化：85℃/85%RH，500 或 1000 小时，测老化前后的绝缘电阻和击穿强度
- 温度冲击：−40℃～125℃，100 次循环，之后复测绝缘和外观（有没有开裂、分层）
- 气密性：氦质谱检漏或压差法，直接找泄漏点
- 吸水率：24 小时沸水或双 85 后的重量变化
四项里气密性最能暴露问题，因为它直接指向泄漏位置。很多方案绝缘测试过了，气密性一测就露馅。
七、什么时候别用常规环氧
三种情况，建议换思路：
长期泡水。环氧在长期水浸下会发生水解，酯键、胺键是薄弱环节。要专门的水解稳定体系，常规灌封胶不保证。
水下带电。除了吸水，还有电化学迁移和电解腐蚀，考核项完全不同。这类应用建议找专门做过水下验证的材料，并且做整机长期浸泡试验。
反复冻融。水渗进微裂纹后结冰膨胀，会把裂纹撑大，一轮一轮恶化。寒区户外设备要考虑这一条。
我们的建议很直接：涉及长期泡水或水下带电，先做小样浸泡加绝缘监测，跑够你的设计寿命对应的加速时间，再定方案。这个我们不敢凭经验给结论。
四级防水：防潮、防溅、短时浸水、长期泡水，要求差数量级。
水主要从界面和引线进，不从胶体进。气密性检测的泄漏点基本都在引脚和外壳处。
数据：环氧吸水率 0.2%～0.5%；双 85 千小时后普通体系 ρv 降到 10¹¹～10¹²，耐湿热体系保持 10¹³ 以上；加温后固化能从 10¹³ 提到 10¹⁴～10¹⁵。
文中吸水率、体积电阻率、固化收缩率为行业通用文献值与产品技术资料实验室典型值（23℃/50%RH 标准条件），仅对送检样品负责。双 85 老化后的数据随配方体系差异较大，具体数值请索取当期检测报告。实际防水性能取决于结构设计、灌封工艺与界面处理，以整机验证结果为准。文中配图为场景示意，非实拍。
问：灌封胶真的能防水吗？答：防潮、防溅、短时浸水可以。长期泡水和水下带电要专门验证，常规环氧不保证。判断前先明确是哪一级。
问：灌封后还是进水，是胶的问题吗？答：多数不是。水主要从胶与金属的界面、引线根部、外壳接缝进入，胶体本身很致密。先做气密性检测找泄漏点。
问：双 85 测试要跑多久？答：行业通用是 500 或 1000 小时。判定看老化后绝缘电阻下降率，一般要求不超过 10%，同时检查有没有分层、起泡、金属腐蚀。
问：常温固化和加温固化，防水性有差别吗？答：有。加温固化交联更完全，体积电阻率能从 10¹³ 提到 10¹⁴～10¹⁵，残留基团和离子杂质更少。高压高湿场合建议走加温。
问：水下用的设备能用常规环氧灌封吗？答：不建议。长期水浸会水解，水下带电还有电化学迁移问题。要找做过水下验证的体系，并且做整机长期浸泡试验。
常见问题
Q：灌封胶真的能防水吗？
A：防潮、防溅、短时浸水可以。长期泡水和水下带电要专门验证，常规环氧不保证。判断前先明确是哪一级。
Q：灌封后还是进水，是胶的问题吗？
A：多数不是。水主要从胶与金属的界面、引线根部、外壳接缝进入，胶体本身很致密。先做气密性检测找泄漏点。
Q：双 85 测试要跑多久？
A：行业通用是 500 或 1000 小时。判定看老化后绝缘电阻下降率，一般要求不超过 10%，同时检查有没有分层、起泡、金属腐蚀。
Q：常温固化和加温固化，防水性有差别吗？
A：有。加温固化交联更完全，体积电阻率能从 10¹³ 提到 10¹⁴～10¹⁵，残留基团和离子杂质更少。高压高湿场合建议走加温。
Q：水下用的设备能用常规环氧灌封吗？
A：不建议。长期水浸会水解，水下带电还有电化学迁移问题。要找做过水下验证的体系，并且做整机长期浸泡试验。
