灌封胶硬度 Shore D 多少合适？

先说结论：硬度没有统一标准值，它由你的元件决定，不是由胶决定。脆弱元件要软，承力结构要硬。

"越硬越好"是外行的判断。硬度高意味着模量高，模量高意味着固化收缩和温度变化时产生的内应力大。灌封一个 MEMS 传感器用 Shore D 82 的胶，芯片可能直接被应力拉裂。

反过来，硬度过低也不行。胶太软，机械支撑不够，振动时元件会晃，引线根部容易疲劳断裂。

一、先分清 Shore A 和 Shore D

这是两个不同的标尺，不能混着比。

• Shore A 测软质材料，用锥形针，压入深度大。硅胶、橡胶用这个。
• Shore D 测硬质材料，用 30° 圆锥针。环氧、硬塑料用这个。

Shore A 90 大约相当于 Shore D 40 左右，但没有严格换算公式，只能估算。所以供应商说"硬度 65"，一定要问清是 A 还是 D。我们的数据全部是 Shore D。

二、硬度背后是模量，模量背后是应力

这三个是一串的，看懂这条链就明白怎么选：

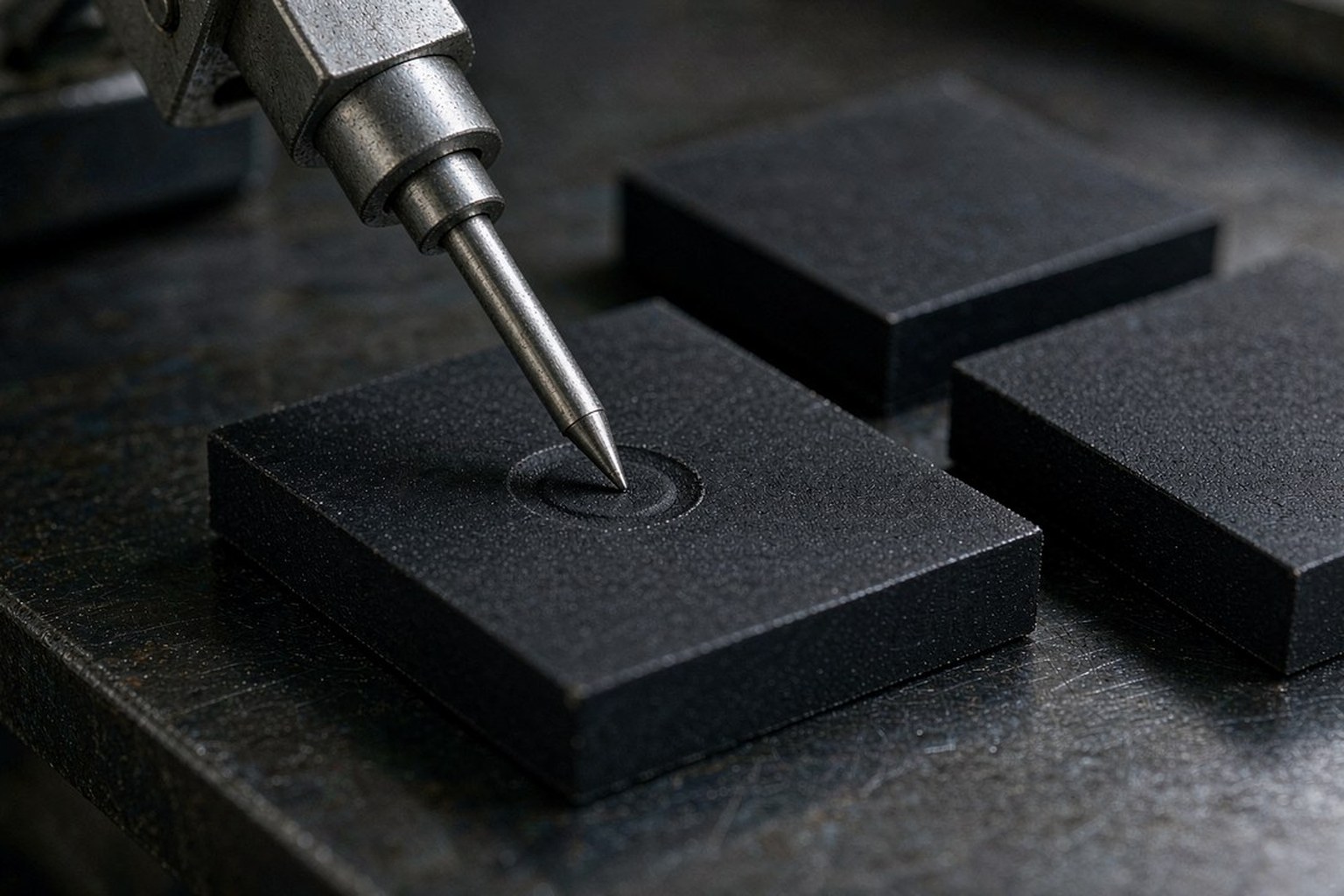

图1：邵氏 D 硬度计压针压在环氧灌封样块表面（场景示意，非实拍）

硬度高 → 模量高 → 刚性大 → 变形时产生的应力大

灌封件在两种情况下会产生应力：

固化收缩。 环氧固化时体积收缩 2%～5%。胶越硬，收缩产生的应力越难释放，全压在元件上。

温度变化。 环氧的线膨胀系数约 6×10⁻⁵，铜是 1.7×10⁻⁵，差三倍多。温度一变，胶和金属的膨胀量不同，界面就吃应力。胶越硬，这个力越大。

所以"胶裂了元件"和"元件被拉断引线"，往往不是胶的质量问题，是硬度选错了。

三、按元件类型选硬度

我们几个型号的实际硬度，可以对照：

从这张表能看出规律：灌封类偏硬（75～82），光学和户外类偏软（65）。

四、三个容易搞错的地方

硬度不等于强度。 有人拿硬度当强度指标，不对。Tg 50℃ 的胶可以做到 Shore D 82，130℃ 耐温的胶也可以。硬度反映的是常温刚性，强度要看剪切、拉伸、剥离，耐温要看 Tg 和热变形温度。

硬度不等于耐磨。 灌封件一般不做耐磨要求，如果需要耐磨（比如外露的胶面），要用专门的耐磨体系，不是简单提高硬度。

硬度随温度变。 环氧在 Tg 附近模量会明显下降，超过 Tg 之后变软。所以标称 Shore D 82 是常温值，在 80℃ 下不是这个数。长期高温工况，要问供应商要高温下的模量或硬度数据。

五、怎么验证硬度选得对不对

最实在的办法是做对照试片：

1. 用你的实际元件，做两组灌封样，一组用偏硬的胶，一组用偏软的
2. 走一遍你的实际工况：温度循环（−40～125℃，20 个循环）、振动、老化
3. 剖开看：有没有元件损伤、引线断裂、界面开裂、内部空腔

这比看参数表管用。硬度只是起点，能不能扛住工况才是结论。

如果元件是应力敏感的（MEMS、大尺寸裸芯片、薄膜器件），还有个折中方案：先用软胶做内层缓冲，外面再灌硬胶做结构保护，叫双层灌封。成本高一点，但能同时兼顾。

硬度由元件决定，不由胶决定。脆弱元件要软，承力结构要硬。

链条：硬度高 → 模量高 → 固化收缩和温度变化时应力大。

实测值：SST-004 是 Shore D 82，SST-8607 是 D75，SST-8622H 是 D65±5，SST-9630 是 D65。

文中 Shore D 硬度为 25℃ 实验室条件下按邵氏硬度计测得的典型值，仅对送检样品负责。环氧的硬度随温度变化，超过玻璃化转变温度后会明显下降，高温工况请索取对应温度下的数据。实际选型以你的元件结构与工况验证为准。文中配图为场景示意，非实拍。

问：灌封胶硬度多少合适？答：看元件。MEMS、裸芯片这类应力敏感的用 Shore D 30～50 或软胶；变压器、电源模块用 D 70～85；LED 透镜用 D 60～70。没有通用值。

问：胶越硬是不是保护越好？答：不是。硬度高意味着模量高，固化收缩和温度变化产生的应力也大，容易把脆弱元件拉裂或拉断引线。保护性和应力是一对矛盾。

问：Shore A 和 Shore D 怎么换算？答：没有严格换算公式。粗略估算 Shore A 90 约相当于 Shore D 40，但只能参考。问供应商时必须确认用的是哪个标尺。

问：硬度会不会随温度变化？答：会。环氧在玻璃化转变温度附近模量明显下降，变软。标称值都是常温数据，高温工况要单独确认。

问：结构胶也看硬度吗？答：结构粘接主要看剪切强度和剥离强度，硬度只是参考。灌封才把硬度当主要指标之一。

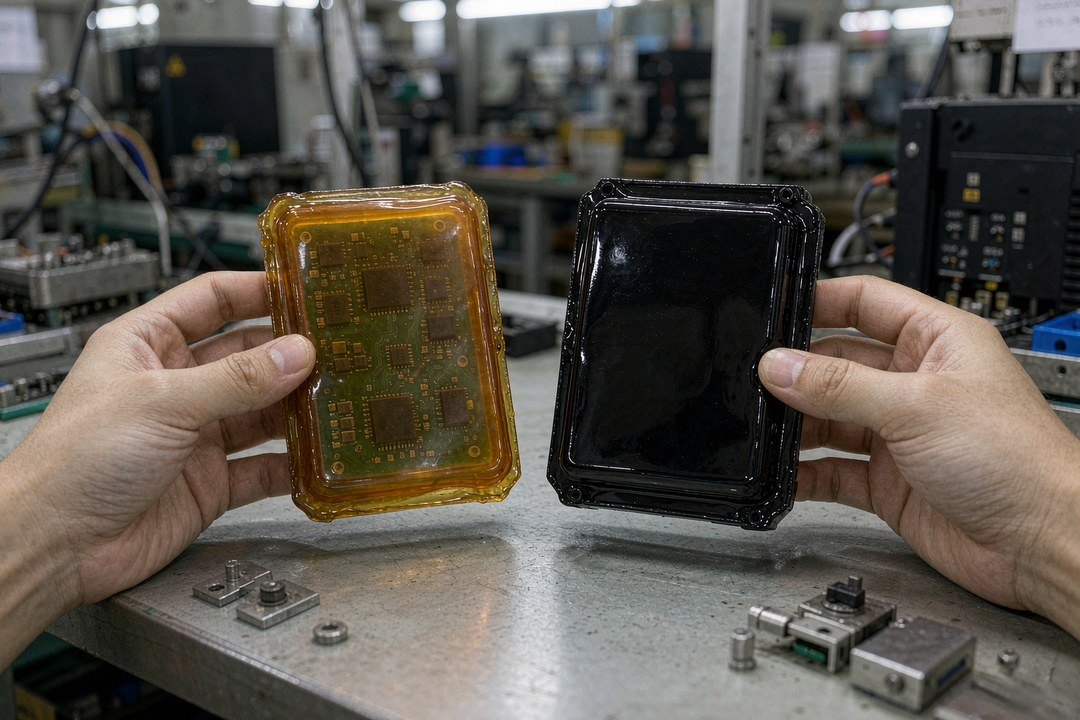

图2：软胶灌封的传感器与硬胶灌封的电源模块对比（场景示意，非实拍）
